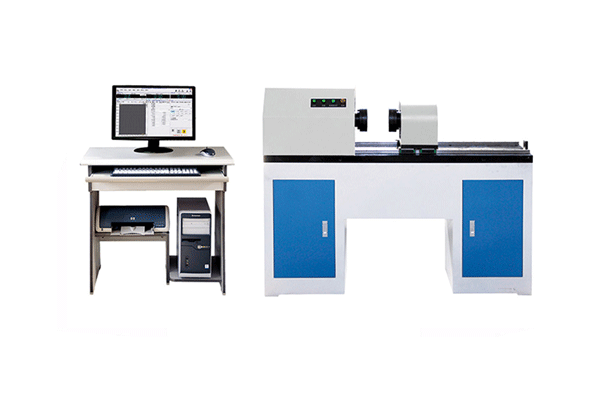

扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成,適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、雙金屬材料零部件、結合件等靜態扭轉力學的性能測試。該機采用臥式結構,計算機屏幕顯示,數字式數據采集控制系統,全數字交流伺服系統組成。采用行星擺線針輪減速器傳動,具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
圖形為界面的視窗式操作系統,可設定顯示屏幕及操作面板;可設定試驗速度及各種控制參數;可實時顯示基本試驗結果;可實時顯示試驗過程各種相關參數圖形;可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限,不同的用戶可進入不同的管理界面、分三級用戶管理權限。
主要技術指標:
試驗扭矩示值相對誤差 1級
試驗扭矩重復性相對示值誤差 ≤±1%
扭矩分辨力 最大扭矩的1/200000,不分檔
夾頭間移動距離(兩夾頭間距離) 500mm
圓試樣夾持尺寸 φ6-φ24mm
兩夾具間同軸度精度 1000mm范圍內≤Φ0.2mm
扭轉角測量范圍 0~10000°
扭轉角測量相對誤差 ±1%
扭轉角分辨率 ±0.001°
扭轉角精度 0.009°
扭轉速度 0.01-720°/min 無級調速
扭轉速度相對誤差 設定值的±1.0%以內
主要性能與特點:
主 機:采用臥式結構,主體結構采用框架結構,以保證整機的剛性。夾具采用優質合金結構鋼,保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密重型直線導軌,不但承受的靜力矩大,而且承受的額定動靜負荷也大,精度很高。
驅動系統:由全數字交流伺服控制系統驅動,速度調節范圍寬,加載均勻、穩定。
傳動系統:采用行星擺線針輪減速器傳動,保證傳動的均勻、穩定及傳動精度,橫向空間范圍內任意手動調節。
測量顯示系統:該機采用光電編碼器采集試樣的扭轉角度,高精度扭矩傳感器采集試樣的扭矩,高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。
